خرابی ماشینآلات همیشه ناگهانی آغاز نمی‌شود
بسیاری از مسائل فنی زمانی دیده می‌شوند که اپراتور مشکل را اعلام کند، هشدار روی نمایشگر ظاهر شود یا تجهیز از چرخه کار خارج شود. اما تغییرات تدریجی دمای موتور، فشار سیستم‌ها، دفعات تکرار خطا یا الگوی عملکرد برخی اجزا ممکن است پیش از آن در داده‌های ماشین دیده شوند.
توقف یک ماشین کلیدی تنها هزینه تعمیر ایجاد نمی‌کند؛ آماده‌به‌کاری ناوگان، برنامه حمل و تولید و تخصیص تجهیزات جایگزین را هم تحت تأثیر قرار می‌دهد. پس پایش سلامت ماشینآلات فقط ابزار واحد تعمیرات نیست.
با داده یکپارچه می‌توان
- رویدادهای تکرارشونده را از خطاهای مقطعی تفکیک کرد
- ماشین‌های نیازمند بررسی را اولویت‌بندی کرد
- تصمیم تعمیراتی را بر سابقه، نه یک هشدار لحظه‌ای، استوار کرد
VHMS چیست و چه کاری انجام می‌دهد؟
VHMS مخفف Vehicle Health Monitoring System به معنای سامانه پایش سلامت ماشینآلات است. این راهکار داده‌های مرتبط با شرایط فنی تجهیزات را از منابع قابل دسترسی دریافت و به اطلاعاتی قابل مشاهده، مقایسه و پیگیری تبدیل میکند تا به این پرسش پاسخ دهد: «هر ماشین از نظر فنی در چه وضعیتی است و چه نشانه‌هایی نیازمند بررسی است؟»
بسته به برند و مدل ماشین، داده‌ها ممکن است از واحد کنترل الکترونیکی (ECU)، کنترلرها، حسگرهای نصب‌شده، شبکه CAN یا تجهیزات تله‌ماتیک دریافت شوند. نوع و تعداد پارامترهای قابل نمایش برای همه ماشین‌ها یکسان نیست و در بررسی فنی تعیین میشود.
ردیابی، VPMS و VHMS
- ردیابی می‌پرسد: «ماشین کجاست؟»
- VPMS می‌پرسد: «ماشین چگونه کار میکند؟»
- VHMS می‌پرسد: «ماشین از نظر فنی در چه وضعیتی است؟»
از داده ماشین تا تصمیم تعمیراتی
کیفیت این فرایند به صحت دریافت داده، تناوب نمونه‌برداری و معماری ارتباطی پروژه وابسته است.
- ۱
دریافت داده مجاز
داده‌های قابل دسترس از ECU، کنترلرها یا حسگرها دریافت می‌شوند.
- ۲
انتقال و ساختاردهی
اطلاعات از بستر ارتباطی به سامانه منتقل و ساختاردهی می‌شوند.
- ۳
نمایش و تاریخچه
داده‌ها در داشبورد، تاریخچه پارامترها و صفحه رخدادها نمایش داده می‌شوند.
- ۴
آستانه‌ها و قواعد
تغییرات نیازمند بررسی بر اساس قواعد تعریف‌شده مشخص می‌شوند.
- ۵
تصمیم تیم فنی
بازرسی، عیب‌یابی یا اقدام تعمیراتی با نظر کارشناس انجام میشود.
چه اطلاعاتی در VHMS پایش می‌شوند؟
نوع پارامترهای قابل دریافت تابع امکانات واقعی تجهیزات است.
موتور
دور موتور، دما، فشارهای مرتبط، وضعیت کارکرد و خطاهای الکترونیکی؛ به‌ویژه در مقایسه با سابقه همان ماشین.
سیستم خنک‌کاری
دمای مایع خنک‌کننده و هشدارهای مرتبط با آن.
سامانه هیدرولیک
در صورت دسترسی به حسگرها یا کنترلرهای سازگار: فشار، دما و رویدادهای فنی.
انتقال قدرت
پارامترها و رخدادهای ثبت‌شده توسط کنترلر ماشین برای تحلیل وضعیت.
سیستم الکتریکی
ولتاژ و برخی هشدارهای الکتریکی، بسته به مدل ماشین.
کدهای خطا و رخداد
ثبت Fault Code و Event Code همراه با ماشین، زمان وقوع، دفعات تکرار و وضعیت رویداد.
فقط وضعیت فعلی مهم نیست؛ روند تغییرات را ببینید
تحلیل روند (Trend Monitoring)
دمای یک جزء ممکن است هنوز در محدوده مجاز باشد اما طی چند شیفت روند افزایشی داشته باشد. تحلیل روند امکان مقایسه وضعیت امروز با روزهای قبل، پس از تعمیر یا با تجهیزات مشابه را می‌دهد.
مدیریت متمرکز خطاها
هشدارهایی که فقط روی نمایشگر ماشین می‌مانند تصویر منسجمی ایجاد نمی‌کنند. VHMS خطاهای قابل دریافت را همراه تاریخچه هر دستگاه متمرکز میکند تا رخدادهای پرتکرار و ماشین‌های دارای هشدار فعال مشخص شوند.
نمونه: هشدار تکراری خنک‌کاری
ثبت چندباره هشدار دمای بالای خنک‌کاری یک دامپتراک در یک شیفت، رویدادی نیازمند بررسی است. کارشناس ابتدا صحت داده و شرایط کار را بررسی میکند و سپس درباره اقدام فنی تصمیم می‌گیرد.
نکته: مشاهده تغییر غیرعادی لزوماً به معنی وقوع خرابی نیست؛ نتیجه باید با شرایط عملیاتی و ارزیابی کارشناسی تفسیر شود. شدت و اولویت هشدارها با نظر متخصصان پروژه تعیین میشود.
حرکت به سمت نگهداری مبتنی بر وضعیت
VHMS می‌تواند یکی از زیرساخت‌های داده‌ای این رویکرد باشد، اما به‌تنهایی سامانه پیشبینی قطعی خرابی یا جایگزین نرمافزار مدیریت تعمیرات (CMMS) نیست.
تعمیرات واکنشی
اقدام معمولاً پس از خرابی آغاز میشود.
نگهداری پیشگیرانه
سرویس بر اساس زمان یا ساعت کارکرد برنامه‌ریزی میشود.
نگهداری مبتنی بر وضعیت
اطلاعات واقعی سلامت تجهیز نیز در تصمیم تعمیراتی نقش دارد.
VHMS چه ارزشی برای معدن ایجاد میکند؟
پایش پیوسته پارامترهای فنی ممکن است فرصت بررسی برخی شرایط غیرعادی را پیش از توقف‌های جدی افزایش دهد؛ به کاهش اتکای صرف به تعمیرات واکنشی، اولویت‌بندی بازرسی‌ها و برنامه‌ریزی بهتر منابع تعمیرات کمک کند و احتمالاً آماده‌به‌کاری ماشینآلات را بهبود دهد. میزان اثر واقعی باید با شاخص‌های پیش و پس از استقرار اندازهگیری شود.
VHMS گزارش‌های اپراتور را با داده ماشین تکمیل میکند. تجربه تعمیرکار و بازدید میدانی همچنان ضروری است، اما با تاریخچه پارامترها و کدهای خطا، تحلیل وضعیت فراتر از گزارش‌های شفاهی و فرم‌های جداگانه می‌رود.

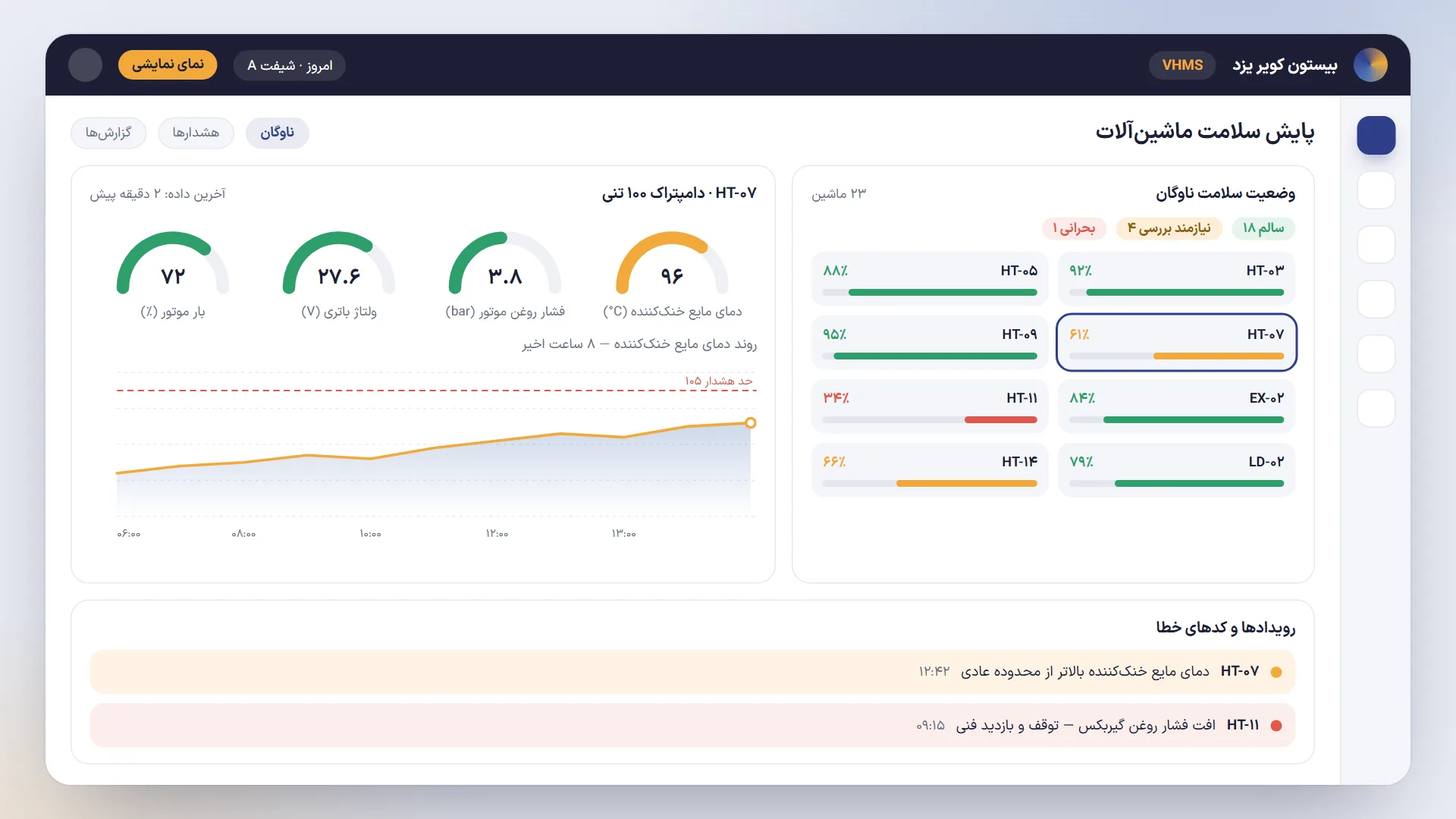

داشبورد سلامت ناوگان
- تعداد ماشین‌های تحت پایش
- رویدادهای فعال و هشدارهای اولویت‌دار
- ساعت کارکرد و روند پارامترهای فنی
- سابقه رخداد هر ماشین
- روند دمای موتور در کنار زمان خطاهای مرتبط
کاربرد VHMS در ماشینآلات معدنی
در پروژه‌های معدنی ماشینآلات از برندها، مدل‌ها و سال‌های ساخت متفاوت‌اند؛ نوع ECU، پروتکل‌ها و محدودیت‌های دسترسی سازنده (OEM) تعیین میکند چه داده‌ای قابل دریافت است.
ناوگان حمل
دامپتراک‌ها؛ با تمرکز بر پارامترهای موتور، خنک‌کاری و انتقال قدرت.
ماشینآلات بارگیری
شاول، بیل مکانیکی و لودر؛ که داده‌های هیدرولیک و موتور در آن‌ها اهمیت بیشتری دارد.
تجهیزات پشتیبانی
بولدوزر، گریدر و سایر تجهیزات معدنی بر اساس ساختار واقعی هر ماشین.
ناوگان چندبرندی
داشبورد متمرکز ممکن است، اما شیوه دریافت داده و سطح اطلاعات هر برند متفاوت است و در بررسی اولیه مشخص میشود.
مراحل استقرار سامانه VHMS در معدن
- ۱
شناخت ناوگان و اهداف پایش
ثبت برند، مدل، سال ساخت و تعداد ماشینآلات و گفت‌وگو با تعمیرات و بهره‌برداری درباره اولویت‌ها.
- ۲
ارزیابی منابع داده و معماری
بررسی ECUها، کنترلرها، شبکه CAN، حسگرها و محدودیت‌ها؛ و طراحی جمع‌آوری، انتقال و نمایش داده.
- ۳
پایلوت و صحت‌سنجی
آزمایش روی گروه محدودی از ماشین‌ها و ارزیابی صحت پارامترها، ارتباط، خطاها و هشداردهی.
- ۴
استقرار، آموزش و بهبود
استقرار روی ناوگان هدف، آموزش کاربران و بازبینی حدود هشدار با افزایش تاریخچه داده.
VHMS برای چه واحدهایی کاربرد دارد؟
مدیر تعمیرات و نگهداری
نمایی از سلامت ناوگان و تجهیزات نیازمند بررسی.
مهندسان تعمیرات و قابلیت اطمینان
استفاده از تاریخچه خطاها و روند پارامترها برای تحلیل عیب.
مدیر بهره‌برداری
بررسی وضعیت فنی در کنار دلایل توقف یا افت عملکرد.
مدیر معدن
تصویر کلی وضعیت تجهیزات مهم، آماده‌به‌کاری و ریسک‌های عملیاتی.
واحد IT و هوشمندسازی
ارزیابی زیرساخت داده و ارتباط با سایر سامانه‌های سازمان.
VHMS در کنار سایر سامانه‌ها
با قرار گرفتن داده سلامت در کنار بیتاترکر، VPMS و بیسمارت، افت عملکرد یک تجهیز در ارتباط با شرایط عملیاتی و نشانه‌های فنی آن بررسی میشود؛ به شرط زیرساخت، مجوز دسترسی و سازگاری فنی.
سؤالات متداول درباره VHMS
آیا VHMS خرابی ماشین را پیشبینی میکند؟
VHMS شرایط غیرعادی و تغییرات قابل اندازهگیری را آشکار میکند؛ پیشبینی خرابی به داده کافی، مدل تحلیلی معتبر و مشخصات تجهیز بستگی دارد و قابلیت تضمینشده عمومی نیست.
آیا Fault Code ماشین در سامانه نمایش داده میشود؟
اگر کد خطا از ECU یا کنترلر ماشین قابل دریافت و تفسیر باشد، ثبت و نمایش آن در معماری پروژه بررسی میشود.
آیا VHMS روی ماشینآلات قدیمی قابل اجراست؟
در برخی تجهیزات قدیمی داده دیجیتال محدود است؛ امکان اجرا بر اساس امکانات الکترونیکی، حسگرها و تجهیزات تکمیلی در بررسی فنی مشخص میشود.
آیا برای برندهای Caterpillar و Komatsu قابل استفاده است؟
سطح دسترسی به داده برای هر برند، مدل و نسل ماشین جداگانه بررسی میشود و نمی‌توان سازگاری یکسانی برای همه مدل‌ها فرض کرد.
آیا VHMS جایگزین نرمافزار تعمیرات است؟
خیر. داده سلامت ماشین را برای تصمیم تعمیراتی فراهم میکند و در صورت امکان مکمل سیستم مدیریت تعمیرات است.
آیا اطلاعات لحظه‌ای نمایش داده می‌شوند؟
تناوب دریافت و نمایش به منبع داده، شرایط ارتباطی و معماری انتخاب‌شده وابسته است.
هزینه اجرای VHMS چگونه تعیین میشود؟
تعداد و نوع ماشینآلات، دسترسی به داده، تجهیزات لازم، شبکه ارتباطی، تعداد پارامترها و امکانات داشبورد.
