تحسين التحميل واستهلاك الوقود في المناجم

لا ينتج ارتفاع تكلفة نقل المواد المعدنية دائماً عن ارتفاع سعر الوقود أو تقادم الآليات. ففي كثير من عمليات التعدين يختفي جزء من التكاليف في نقص حمولة الشاحنات القلابة، والحمولة الزائدة، والدوران الخامل، وتشكّل الطوابير، والمسارات غير المثلى، والعدد غير المناسب لدفعات اللودر، وغياب الربط بين بيانات الإنتاج والوقود وموقع الأسطول.

فعندما تُحمَّل شاحنة قلابة دون سعتها المستهدفة مثلاً، يحتاج المنجم إلى رحلات أكثر لنقل حمولة محددة. وفي المقابل، قد تزيد الحمولة الزائدة الضغط على الإطارات والهيكل ونظام التعليق والمكابح. وإذا توقفت الآلية نفسها مدة طويلة في طابور التحميل أو التفريغ مع تشغيل المحرك، فإن جزءاً من الوقود يُستهلك دون إنتاج أي حمولة.

لذلك لا يتحقق تحسين النقل واستهلاك الوقود في المناجم بتركيب حساس واحد أو بمشاهدة لوحة معلومات؛ إذ يجب أن يتمكن مدير المنجم من تحليل الحمولة (Payload) والموقع والمسار وزمن الدورة وزمن التوقف واستهلاك الوقود وحالة المحرك وأداء المشغّل معاً.

والهدف النهائي من هذا التكامل تحويل البيانات المتفرقة إلى قرارات تشغيلية تقلل الرحلات غير الضرورية وتزيد الطاقة المفيدة للأسطول وتحسّن مؤشر تكلفة النقل لكل طن (Cost per Ton).

من أين ترتفع تكلفة النقل في المنجم؟

تتكون عمليات النقل في المنجم من مجموعة أنشطة مترابطة، وقد يؤثر أي اضطراب في جزء من دورة التحميل والنقل والتفريغ في المراحل الأخرى. لذلك لا ينبغي أن يقتصر تحليل تكلفة النقل على كمية الوقود المسلّمة أو عدد الرحلات المسجلة.

نقص حمولة الشاحنات القلابة وزيادتها

يحدث نقص الحمولة (Underload) عندما يكون وزن حمولة الشاحنة أقل بشكل ملموس من السعة المستهدفة المحددة. ففي هذه الحالة تقطع الآلية مسار النقل، ويُستهلك وقت المشغّل، ويقع الاستهلاك، لكن الحمولة المنقولة تكون أقل من الطاقة المخططة.

أما الحمولة الزائدة (Overload) فتخلق مشكلة مختلفة؛ إذ قد تُخرج الوزن الإجمالي للمركبة عن النطاق المسموح، وتحمّل الإطارات ونظام التعليق والمكابح والهيكل ومكوّنات نقل الحركة ضغطاً أكبر، كما قد تخفض سرعة الآلية على المنحدرات وتزيد زمن الدورة.

ولا ينبغي تعريف حدود الحمولة المسموحة بنسبة ثابتة لجميع الآليات؛ إذ يجب تحديد السعة المستهدفة والحد الأقصى للوزن المسموح وطريقة توزيع الحمولة بناءً على طراز الآلية ونوع الصندوق ومواصفات الإطارات وحالة المسار وتعليمات الشركة المصنّعة. فعلى سبيل المثال، توصي سياسة 10/10/20 لدى كاتربيلر بألا يتجاوز متوسط الحمولة الحمولة المستهدفة، وألا تزيد أكثر من 10% من الحمولات على 110% من الهدف، وألا تتجاوز أي حمولة 120%؛ لكن هذه السياسة نفسها يجب أن تُطبَّق ضمن مواصفات التجهيزات المعنية ولا ينبغي تعميمها على جميع العلامات التجارية.

زمن الانتظار والطوابير والدوران الخامل

ليست جميع التوقفات من طبيعة واحدة؛ وللتحليل الصحيح يجب التمييز بين الأحداث التالية:

• Queue Time: الوقت الذي تكون فيه الآلية في طابور التحميل أو التفريغ.
• Standby Time: الوقت الذي تكون فيه الآلية جاهزة للعمل دون تخصيص مهمة لها.
• Idle Time: الوقت الذي يكون فيه المحرك يعمل دون أن تؤدي الآلية نشاطاً منتجاً.
• Engine-Off Waiting: توقف يكون فيه المحرك مطفأً.
• Delay: تأخير ناتج عن تلف المسار أو التفجير أو قيود السلامة أو تبديل الوردية أو عوامل مشابهة.

والهدف ليس إلغاء جميع التوقفات؛ فبعضها ضروري للسلامة أو التنسيق أو تنفيذ العملية. والمسألة الأساسية اكتشاف التوقفات القابلة للضبط وخفض الدوران الخامل غير المنتج.

كما تعدّ الشركات المصنّعة للتجهيزات زمن الدوران الخامل من البيانات المهمة لإدارة الآلية؛ فبعض أنظمة القياس عن بُعد التابعة للمصنّعين تسجل معلومات مثل الموقع وساعات التشغيل واستهلاك الوقود والإنتاجية وزمن الدوران الخامل في الوقت نفسه، وقد تكون الآليات الحديثة مزودة بإمكانية إطفاء المحرك تلقائياً بعد مدة محددة من الدوران الخامل.

المسارات غير المثلى والتخصيص الخاطئ للأسطول

قد تستخدم الشاحنة أقصر مسار، لكن هذا المسار قد لا يكون الأقل تكلفة بسبب الميل أو حالة سطح الطريق أو الازدحام. ويجب أن يراعي تقييم المسار، إلى جانب المسافة، المتغيرات التالية:

• ميل المسار ومقاومة الدحرجة
• حالة سطح الطريق
• حدود السرعة
• كثافة الحركة
• عدد التوقفات
• زمن الانتظار في الوجهة
• استهلاك الوقود في حالتي الحمولة والفراغ
• احتمال الانسداد أو تغيير المسار

كما قد يؤدي التخصيص غير المناسب للشاحنات إلى اللودر أو الحفار إلى تشكّل الطوابير؛ فإذا لم تتوافق سعة تحميل الحفار مع عدد الشاحنات وسعتها، ينتظر جزء من الأسطول أو يبقى الحفار دون آليات.

وقد صُممت أنظمة إدارة الأسطول والإرسال تحديداً لتحليل هذه الترابطات؛ فنظام DISPATCH من كوماتسو مثلاً يركّز على المراقبة الشاملة لتجهيزات الإنتاج وخفض زمن الطابور عبر التخصيص وتحسين العمليات.

غياب بيانات متكاملة عن الحمولة والوقود والعمليات

لا تحدد مشاهدة زيادة استهلاك الوقود وحدها سبب المشكلة؛ فقد تكون هذه الزيادة نتيجة إحدى الحالات التالية:

• زيادة الحمولة
• طول المسار
• تلف سطح الطريق
• زيادة زمن الدوران الخامل
• سلوك غير مناسب للمشغّل
• تراجع أداء المحرك
• خطأ الحساس
• تزود بالوقود غير مسجل
• سحب غير مصرّح به
• تغيّر نوع المادة أو موقع التفريغ

وبالمثل، لا تعني زيادة الحمولة المنقولة بالضرورة تحسّن الأداء؛ فإذا ترافقت الحمولة الأعلى مع حمولة زائدة أو زيادة في الاستهلاك أو نمو في تكاليف الصيانة، فقد لا تتحسن التكلفة لكل طن على المدى الطويل.

ويتحقق الحل الفعال عندما توضع معلومات الحمولة والوقود والموقع والمهمة والمشغّل والوردية وزمن الدورة على خط زمني مشترك.

كيف تُحلَّل دورة التحميل والنقل في المنجم؟

يجب تقسيم دورة التحميل–النقل–التفريغ (Load–Haul–Dump) إلى أحداث قابلة للقياس؛ فتسجيل وقت بداية الرحلة ونهايتها وحده لا يكفي لاكتشاف الاختناقات.

انتظار التحميل

في هذه المرحلة يجب تسجيل وقت دخول الشاحنة إلى نطاق الطابور ووقت بدء التحميل وعدد الآليات المنتظرة والحفار أو اللودر المقصود.

فإذا تكرر الطابور في نقطة ما باستمرار، فمن المحتمل أن يكون عدد الشاحنات المخصصة أكبر من سعة التحميل في تلك النقطة، وإذا انتظر الحفار الشاحنات فقد يكون عدد الآليات غير كافٍ أو أن زمن دورة المسار قد ازداد.

التحميل وعدد دفعات اللودر

في مرحلة التحميل تهم البيانات التالية:

• وقت بدء التحميل وانتهائه
• عدد دفعات اللودر (Loader Pass)
• وزن كل دفعة
• الوزن التراكمي
• الحمولة النهائية
• المشغّل
• رقم اللودر أو الحفار
• موقع التحميل
• نوع الخام

ويجب أن يتوافق عدد الدفعات مع سعة الدلو والسعة المستهدفة للشاحنة؛ فالعدد الزائد من الدفعات يزيد زمن التحميل، والعدد الأقل من اللازم قد يسبب نقص الحمولة أو توزيعها غير المتوازن.

نقل الحمولة إلى موقع التفريغ

على مسار النقل يجب تسجيل الموقع والسرعة والميل والتوقفات ومدة الحركة وتغيير المسار واستهلاك الوقود.

ولا تكفي مقارنة متوسط سرعة مشغّلين اثنين؛ إذ يجب مطابقة السرعة مع الحمولة وظروف المسار وقيود السلامة وحالة الآلية، فالسرعة الأعلى لا تعني الأداء الأفضل في جميع الظروف.

انتظار التفريغ والتفريغ

في موقع التفريغ يجب تسجيل وقت الوصول وزمن الانتظار ومدة التفريغ والوجهة ونوع المادة وما إذا كان التفريغ صحيحاً أو خاطئاً.

وقد تنتج زيادة زمن الطابور في موقع التفريغ عن قيود الكسارة أو الازدحام أو توقف تجهيزات الوجهة أو التخصيص غير المناسب للأسطول.

العودة فارغة

في مسار العودة تسير الشاحنة دون حمولة، لكنها تستهلك مع ذلك الوقت والوقود والطاقة التشغيلية للأسطول.

ويجب قياس مسار العودة والسرعة والتوقفات وزمن الوصول إلى موقع التحميل بشكل منفصل؛ فدمج زمن النقل محمّلة والعودة فارغة في رقم واحد يخفي سبب زيادة زمن الدورة.

التزود بالوقود والتوقفات الجانبية

يجب فصل أحداث مثل التزود بالوقود والخدمة الدورية والأعطال وتبديل المشغّل وتأخير التفجير وتغيير الوردية عن الدورة الإنتاجية.

فإذا تم تزود غير مخطط بالوقود في ساعة ذروة الإنتاج، فقد يخل بتوازن الأسطول كله إلى جانب وقت الآلية نفسها. ويساعد التسجيل الدقيق لسبب التوقف على عدم الخلط بين التأخير التشغيلي والعطل أو الدوران الخامل.

ما هو النظام المتكامل للتحكم في التحميل والوقود؟

النظام المتكامل للتحكم في التحميل والوقود مجموعة من الحساسات وتجهيزات القياس عن بُعد وبنية الاتصال والبرمجيات التحليلية التي تجمع بيانات إنتاج الأسطول واستهلاكه وتحوّلها إلى إجراء تشغيلي.

ولهذا النظام عادةً ثلاث طبقات رئيسية:

1. جمع البيانات من الآليات والنقاط التشغيلية
2. نقل المعلومات وتخزينها والتحقق منها
3. التحليل وإصدار التنبيه ومتابعة الإجراء التصحيحي

البيانات التي يحتاجها النظام

بحسب التجهيزات وهدف المشروع، يمكن جمع البيانات التالية:

• الحمولة ووزن كل دفعة
• عدد دفعات التحميل
• الموقع والمسار
• السرعة
• دورات المحرك (RPM)
• حالة المحرك
• ساعات تشغيل المحرك
• مستوى الوقود
• تدفق الوقود
• زمن الدوران الخامل
• أحداث دورة النقل
• المشغّل والوردية
• موقع التحميل
• موقع التفريغ
• نوع المادة
• المهمة المخصصة
• رموز الأعطال وحالة صحة الآلية

فعلى سبيل المثال، يمكن لأنظمة المصنّعين مثل TPMS من كاتربيلر تسجيل الحمولة وزمن الدورة والمسافة، كما تقدّم أنظمة المراقبة عن بُعد من كوماتسو بيانات مثل أداء الآلية وصحة المكوّنات والوقود والحمولة وزمن الدوران الخامل.

طريقة جمع البيانات

في الآليات الحديثة يمكن استقبال جزء من المعلومات من وحدة التحكم الإلكترونية (ECU) وشبكة CAN Bus، وميزة هذه الطريقة استخدام البيانات الداخلية للآلية وتقليل عدد الحساسات الإضافية. ومع ذلك، يختلف نوع البيانات ومستوى الوصول إليها بين العلامات التجارية والطرازات.

وفي الآليات القديمة أو التجهيزات التي لا توفّر بيانات كافية من ECU، يمكن استخدام حساسات مستقلة وGPS ومقاييس التدفق وحساس مستوى الخزان وإدخال المشغّل.

كما يمكن ربط بيانات الميزان بالنظام للتحقق من الوزن المنقول؛ فمراقبة الحمولة على الآلية والميزان الثابت مصدران مختلفان، ومطابقتهما قد تفيد في دراسة الأخطاء أو المعايرة.

نقل المعلومات وتخزينها

بحسب البنية التحتية للمنجم، يمكن نقل المعلومات عبر LTE أو Wi-Fi الصناعية أو الشبكة الراديوية أو شبكة خاصة.

وفي المناجم التي لا تملك تغطية اتصال كاملة، يجب أن تتيح التجهيزات التخزين المحلي للبيانات وإعادة إرسالها بعد استعادة الاتصال. كما قدّمت أنظمة بيستون كوير في صفحات تتبع الأسطول والميزان الذكي إمكانية التسجيل دون اتصال والمزامنة بعد الاتصال بوصفها إحدى الإمكانات التشغيلية.

تحويل البيانات الخام إلى إجراء تشغيلي

وجود البيانات وحده لا يخفض التكلفة؛ إذ يجب أن تغطي العملية المتكاملة المراحل التالية:

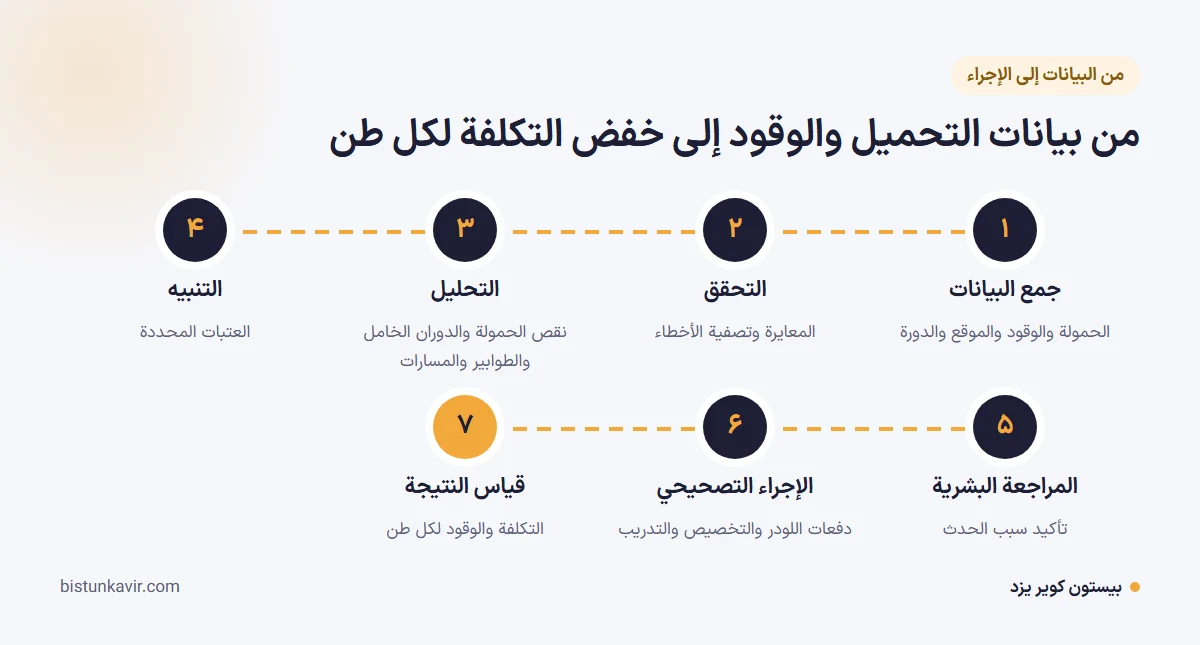

جمع البيانات ← التحقق ← التحليل ← التنبيه ← المراجعة البشرية ← الإجراء التصحيحي ← قياس النتيجة

فإذا سجّل النظام انخفاضاً مفاجئاً في مستوى الوقود مثلاً، فلا ينبغي اعتباره سرقة على الفور؛ بل يجب مطابقة الحدث مع الموقع وحالة المحرك وميل الأرض ووقت آخر تزود بالوقود والتغيرات السابقة للحساس.

الفرق بين مراقبة الحمولة والميزان الذكي والإرسال في المنجم

قد تنتج هذه الأنظمة بيانات مترابطة، لكنها لا تحل محل بعضها.

نظام مراقبة الحمولة (Payload Monitoring)

يُركَّب نظام مراقبة الحمولة على الشاحنة القلابة أو اللودر أو الحفار، ويقدّر وزن الحمولة أو يقيسه أثناء التحميل.

ومن استخداماته الرئيسية:

• ضبط نقص الحمولة وزيادتها
• قياس وزن كل دفعة
• حساب الحمولة التراكمية
• تحليل عدد الدفعات
• مقارنة المشغّلين والورديات
• إبلاغ مشغّل اللودر بموعد إيقاف التحميل

ويتيح هذا النظام تصحيح الحمولة قبل بدء حركة الشاحنة.

نظام الميزان الذكي

يقع الميزان في نقطة ثابتة ويسجل وزن المركبة عند عبورها أو توقفها.

ويمكن لنظام الميزان الذكي إدارة المعلومات التالية:

• الوزن فارغاً
• الوزن محمّلاً
• الوزن الصافي
• رقم اللوحة
• وقت الدخول والخروج
• نوع الحمولة
• المقاول
• تذكرة الوزن
• تصريح العبور

وفي حل الميزان الذكي من بيستون كوير يتكامل الوزن مع قارئ اللوحات والحاجز وتسجيل البيانات والتقارير الإدارية، كما يملك هذا النظام إمكانية الربط بالإرسال وERP وSCADA.

نظام إدارة الوقود

يركّز نظام إدارة الوقود على سلسلة استلام الوقود وتخزينه وتسليمه واستهلاكه.

ويمكن لهذا النظام تغطية ما يلي:

• مراقبة مخزون الخزانات
• تسجيل الوقود الوارد
• قياس الحجم المسلَّم
• تحديد الآلية المستلمة
• ضبط الحصص
• تسجيل وقت التزود وموقعه
• اكتشاف الفروق
• إصدار تنبيه الانخفاض غير الطبيعي

ويستخدم حل إدارة الوقود من بيستون كوير بيانات مثل حساس المستوى ومقياس التدفق وGPS وقارئ اللوحات لضبط عملية التسليم والاستهلاك، وقد راعى إمكانية الربط بالميزان والأسطول والإرسال.

نظام الإرسال وإدارة الأسطول

يركّز الإرسال على تخصيص الآليات وتنسيق العمليات، ويحدد الحفار أو المسار أو موقع التفريغ الذي يجب إرسال كل شاحنة إليه.

ويمكن أن تشمل إمكاناته الرئيسية ما يلي:

• تخصيص الشاحنات للحفارات
• إدارة الطوابير
• مراقبة المسار
• ضبط زمن الدورة
• دراسة الانحراف عن المسار
• تحليل أداء الوردية
• إدارة المهام
• مقارنة الآليات والمشغّلين

ويغطي نظام بيسمارت من بيستون كوير إدارة الأسطول والإرسال والتتبع عبر GPS والتقارير والتخطيط والتنبيهات التشغيلية في بنية متكاملة واحدة.

قيمة تكامل الأنظمة

لنفترض أن استهلاك وقود شاحنة قلابة ارتفع في وردية ما. يُظهر نظام الوقود مقدار الزيادة، لكن لتحديد السبب يجب الإجابة عن أسئلة أخرى:

• هل زادت حمولة الآلية؟
• هل تغيّر المسار أو طال؟
• هل زاد زمن الدوران الخامل؟
• هل كانت الآلية متوقفة في طابور التفريغ؟
• هل سُجّلت سرعة أو دورات محرك غير طبيعية؟
• هل تم تزود بالوقود خارج البرنامج؟
• هل يوجد تراجع في الأداء الفني؟
• هل يحتاج الحساس إلى معايرة؟

وتُستخرج الإجابة الدقيقة عندما توضع بيانات الحمولة والوقود والتتبع والإرسال على لوحة معلومات أو منصة تحليلية مشتركة.

اكتشف أي جزء من عمليات منجمك يسبب أكبر هدر في الوقود والوقت.

كيف يزيد ضبط الحمولة إنتاجية التحميل؟

قياس وزن كل دفعة تحميل

في الأنظمة المركّبة على تجهيزات التحميل، يُقاس وزن كل دلو أو دفعة ويُضاف إلى الوزن التراكمي للشاحنة.

ويستطيع المشغّل قبل إكمال التحميل مشاهدة مقدار ابتعاد الآلية عن السعة المستهدفة، وهذه الإمكانية تقلل احتمال نقص الحمولة أو زيادتها وتجعل عدد الدفعات أكثر توحيداً.

اكتشاف نقص الحمولة وزيادتها

لكل طراز من الآليات يجب تحديد ثلاث قيم:

• الحمولة المستهدفة
• النطاق التشغيلي المقبول
• الحد الأقصى للوزن المسموح

ويجب أن تتوافق هذه الحدود مع الحمولة المقدّرة (Rated Payload) والوزن الإجمالي للمركبة ومواصفات الصندوق ونوع الإطارات وظروف المسار وسياسة الشركة المصنّعة.

كما يُفضَّل أن يميّز نظام التنبيه بين الانحراف الطفيف والحمولة خارج الهدف والحمولة الزائدة الحرجة؛ فالتنبيه المفرط في الحساسية قد يسبب فقدان ثقة المشغّلين وتجاهل الرسائل المهمة.

تحليل أداء المشغّل والوردية

لا ينبغي تقييم أداء المشغّلين بناءً على متوسط الحمولة فقط؛ إذ تقدّم المؤشرات التالية صورة أدق:

• متوسط الحمولة
• تشتت الحمولة
• نسبة الحمولات المطابقة
• عدد حالات الحمولة الزائدة
• عدد حالات نقص الحمولة
• متوسط عدد الدفعات
• زمن التحميل
• مقدار تصحيح الحمولة
• الأخطاء المتكررة

فالمشغّل الذي يملك متوسط حمولة مناسباً لكن تشتت حمولاته كبير لا يقدّم أداءً مستقراً، وثبات التحميل مهم جداً لتخطيط الأسطول.

أثر الحمولة في التكلفة والاستهلاك

يزيد نقص الحمولة عدد الرحلات اللازمة لنقل حمولة محددة، كما قد تؤثر الحمولة الزائدة في عمر المكوّنات والسرعة على المنحدرات واستهلاك الوقود وزمن الدورة.

وهدف تحسين الحمولة ليس نقل أكبر حمولة ممكنة في كل الظروف، بل الوصول إلى توزيع مستقر وآمن ضمن النطاق المستهدف للآلية.

كيف تتم مراقبة استهلاك وقود آليات التعدين؟

حساس مستوى الوقود ومقياس التدفق ووحدة ECU

لا توجد طريقة قياس واحدة مناسبة لجميع الاستخدامات.

يسجل حساس مستوى الوقود تغيّر مستوى السائل داخل الخزان، ويُستخدم لمراقبة المخزون واكتشاف التزود بالوقود والانخفاض المفاجئ. وقد يؤثر شكل الخزان وحركة الوقود وميل الآلية وطريقة تركيب الحساس في البيانات.

أما مقياس التدفق فيقيس الحجم المار عبر خط الوقود أو تجهيز التزويد، ويُستخدم كثيراً لتسجيل الحجم المسلَّم في الخزان أو محطة الوقود، لكنه يحتاج إلى تركيب صحيح ومعايرة.

ويمكن لـبيانات ECU أو CAN Bus أن تقدّم معلومات الاستهلاك التي يحسبها نظام الآلية نفسه، لكن الوصول إليها ونوع معاملاتها ودقتها ليست متساوية بين الطرازات.

وفي المشاريع الحساسة يمكن لاستخدام عدة مصادر بيانات ومطابقتها أن يزيد موثوقية التقارير.

تسجيل أحداث التزود بالوقود

يجب أن يتضمن كل حدث تزود بالوقود على الأقل المعلومات التالية:

• رقم الآلية
• رقم المشغّل
• الوقت
• الموقع
• الحجم المسلَّم
• مصدر الوقود أو الخزان
• المستوى قبل التزود وبعده
• الوردية
• المقاول
• الحصة
• رقم تجهيز التزويد

فإذا سُجّل الوقود المسلَّم دون تحديد الآلية المستلمة أو الموقع، فلن يكون التدقيق الكامل ممكناً.

اكتشاف الانخفاض المفاجئ والسحب غير المصرّح به

انخفاض مستوى الوقود «مؤشر»، لا دليل قاطع على السحب غير المصرّح به. ولخفض الإنذارات الكاذبة (False Positive) يجب مطابقة الحدث مع المعلومات التالية:

• تشغيل المحرك أو إطفاؤه
• موقع الآلية
• ميل موقع التوقف
• السرعة
• وقت الحدث
• آخر تزود بالوقود
• مقدار تغيّر المستوى
• مدة الانخفاض
• سجل الأحداث المشابهة
• حركة الآلية قبل الانخفاض وبعده

فإذا وقع الانخفاض في حالة توقف، على سطح مستوٍ نسبياً، مع إطفاء المحرك ودون حدث مسجل، يزداد احتمال الحاجة إلى دراسة أعمق.

تحليل الاستهلاك في ظروف العمليات المختلفة

يجب تقسيم الاستهلاك اليومي الإجمالي بحسب الحالات التشغيلية:

• نقل الحمولة
• العودة فارغة
• التحميل
• الانتظار في الطابور
• التفريغ
• الدوران الخامل
• الحركة دون مهمة
• التزود بالوقود
• الصيانة والاختبار

ويحدد هذا التقسيم مقدار الوقود المستخدم في إنتاج الحمولة ومقدار ما استُهلك في الأنشطة غير المنتجة.

الأخطاء الشائعة في مراقبة الوقود والحمولة

تموّج الوقود في الخزان

تؤدي حركة الآلية والتسارع والكبح وميل المسار إلى تحرّك مستوى الوقود داخل الخزان؛ لذا لا ينبغي تسجيل التغير اللحظي في قراءة الحساس مباشرة بوصفه تزوداً بالوقود أو سحباً.

ويساعد استخدام مرشح زمني وتحليل حالة الحركة وتعريف حد أدنى لمدة الحدث على خفض التنبيهات الخاطئة.

المعايرة الخاطئة

لا يكون شكل خزانات آليات التعدين منتظماً تماماً عادةً؛ لذا يجب تحويل ارتفاع السائل إلى حجم باستخدام جدول معايرة خاص بالخزان نفسه.

كما يجب التحقق من معايرة الحمولة بمرجع موثوق مثل الميزان أو أوزان معلومة، وقد يستدعي تغيير الصندوق أو إصلاح نظام التعليق أو استبدال الحساس إعادة المعايرة.

انقطاع الشبكة

لا ينبغي أن يؤدي انقطاع الاتصال إلى فقدان البيانات؛ إذ يجب أن يخزّن الجهاز المعلومات بالوقت الدقيق ويرسلها إلى الخادم بعد استعادة الشبكة.

كما يجب أن يكون في لوحة المعلومات فرق واضح بين «عدم وجود حدث» و«عدم استلام البيانات».

الفرق بين بيانات ECU والحساس المستقل

تعتمد بيانات ECU على البنية الداخلية للآلية، وقد لا تكون كاملة أو متاحة لبعض الطرازات. ويتيح الحساس المستقل إمكانية التركيب اللاحق (Retrofit)، لكن جودته تعتمد على اختيار التجهيز وموقع التركيب والمعايرة.

ويجب اختيار الطريقة بعد دراسة فنية لكل طراز من الآليات، لا بناءً على نسخة موحدة للأسطول كله.

أخطاء المشغّل والتسجيل اليدوي

قد يترافق الإدخال اليدوي للمعلومات مع التأخير أو النسيان أو التسجيل الخاطئ، ومع ذلك ليس الإلغاء الكامل للإدخال البشري ممكناً دائماً.

ويُفضَّل أن تُسجَّل المعلومات القابلة للاستقبال الآلي عبر النظام، وأن يُستخدم الإدخال اليدوي فقط لتسجيل السبب أو تأكيد الحدث أو الظروف الاستثنائية.

مؤشرات الأداء الرئيسية للتحميل والنقل واستهلاك الوقود

يجب أن يؤدي كل مؤشر إلى قرار محدد؛ فعرض عدد كبير من الرسوم البيانية دون تحديد مالك للمؤشر وإجراء تصحيحي يخلق قيمة تشغيلية محدودة.

تكلفة النقل لكل طن

يقسم هذا المؤشر التكلفة الإجمالية لعمليات النقل على الحمولة الفعلية المنقولة:

Cost per Ton = Total Haulage Cost ÷ Total Tonnes Moved

ويمكن أن تشمل التكلفة الإجمالية الوقود والقوى العاملة والإطارات والصيانة والقطع والاستهلاك وتكلفة التوقف.

ولا يخفض انخفاض استهلاك الوقود بالضرورة التكلفة لكل طن؛ فإذا تراجعت الحمولة المنتجة في الوقت نفسه، فقد ترتفع تكلفة كل طن.

استهلاك الوقود لكل طن

Fuel Intensity = Total Fuel Consumed ÷ Total Tonnes Moved

يُظهر هذا المؤشر كمية الوقود المستهلكة لنقل كل طن من المادة.

وللتحليل الأدق يمكن حساب كثافة استهلاك الوقود بحسب المسار والوردية والآلية والمشغّل ونوع المادة وموقع التفريغ.

نسبة الالتزام بالحمولة

Payload Compliance = Compliant Trips ÷ Total Trips × 100

وقبل الحساب يجب تعريف نطاق الحمولة المطابقة بناءً على مواصفات الآلية.

ويُظهر ارتفاع هذا المؤشر أن التحميل كان قريباً من القيمة المستهدفة في معظم الرحلات، لكن يجب تحليله إلى جانب متوسط الحمولة وتشتتها.

تشتت الحمولة

قد يكون لورديتين متوسط الحمولة نفسه، لكن إحداهما أنتجت حمولات قريبة من الهدف والأخرى مزيجاً من نقص الحمولة وزيادتها.

ويمكن للانحراف المعياري أو مدى التغير أو الرسم البياني لتوزيع الحمولة أن يُظهر ثبات عملية التحميل.

زمن الدورة

يُفضَّل تقسيم زمن الدورة إلى المكوّنات التالية:

Cycle Time = Queue + Spot + Load + Haul + Queue at Dump + Dump + Return

وبهذا التقسيم يتضح في أي جزء حدثت زيادة زمن الدورة.

زمن الدوران الخامل ووقوده

Idle Percentage = Idle Time ÷ Engine-On Time × 100

وإلى جانب نسبة زمن الدوران الخامل، يجب أيضاً تسجيل حجم الوقود المستهلك في حالة الدوران الخامل؛ فآليتان بزمن دوران خامل متساوٍ قد يختلف استهلاكهما بسبب قدرة المحرك أو دوراته أو الظروف المحيطة.

الأطنان لكل ساعة تشغيل

Tonnes per Operating Hour = Total Tonnes ÷ Productive Operating Hours

ويجب أن يُستخدم في مقام هذه المعادلة ساعات التشغيل المنتجة، لا الزمن التقويمي الكلي للوردية.

الجاهزية ومعدل الاستخدام

تُظهر الجاهزية (Availability) الحصة من الوقت المخطط التي كانت فيها الآلية جاهزة فنياً للعمل.

ويُظهر معدل الاستخدام (Utilization) الحصة من الوقت المتاح التي استُخدمت فيها الآلية فعلاً.

فقد تملك آلية جاهزية عالية، لكنها تسجل معدل استخدام منخفضاً بسبب غياب المشغّل أو الخطة غير المناسبة أو انتظار المهمة.

نموذج لحساب أثر نقص الحمولة والدوران الخامل في تكلفة المنجم

المثال التالي افتراضي بالكامل، ويُقدَّم لتوضيح طريقة الحساب فقط، والنتيجة الفعلية تعتمد على نوع الآلية والمسار والتكاليف وظروف المنجم.

الوضع الأولي

لنفترض أن منجماً يملك 20 شاحنة قلابة بسعة مستهدفة قدرها 90 طناً، وتنجز كل آلية 12 رحلة يومياً؛ فيكون إجمالي الرحلات اليومية 240 رحلة.

ومتوسط الحمولة الفعلية 82 طناً، واستهلاك الأسطول اليومي من الوقود 18 ألف لتر.

الحمولة اليومية:

240 × 82 = 19,680 طناً

كثافة استهلاك الوقود:

18,000 ÷ 19,680 = 0.915 لتر لكل طن

ولنفترض أيضاً أن 18% من زمن تشغيل المحرك سُجّل في حالة الدوران الخامل، وأن إجمالي تكلفة النقل اليومية 3 مليارات ريال.

تكلفة النقل لكل طن:

3,000,000,000 ÷ 19,680 = 152,439 ريالاً

نقاط الهدر

يُظهر تحليل البيانات ما يلي:

• جزء من الشاحنات القلابة ناقص الحمولة باستمرار.
• عدد الدفعات غير ثابت بين المشغّلين.
• يتشكل طابور في موقع التفريغ.
• جزء من الدوران الخامل في وقت تبديل الوردية والانتظار قابل للضبط.
• تخصيص الأسطول غير متوافق مع سعة الحفار.

النتيجة الافتراضية بعد التصحيح

بعد تصحيح عدد الدفعات وتدريب المشغّلين وتغيير تخصيص الأسطول وخفض التوقف غير الضروري، يصل متوسط الحمولة إلى 88 طناً. وبالرحلات الـ240 نفسها تصبح الحمولة اليومية:

240 × 88 = 21,120 طناً

أي أن الحمولة اليومية ارتفعت بنحو 7.3%.

وإذا انخفض استهلاك الوقود مع خفض الدوران الخامل إلى 17,100 لتر:

17,100 ÷ 21,120 = 0.810 لتر لكل طن

فتكون كثافة استهلاك الوقود قد انخفضت بنحو 11.5%.

وإذا انخفضت التكلفة اليومية الإجمالية بسبب خفض استهلاك الوقود من 3 مليارات إلى 2.955 مليار ريال:

2,955,000,000 ÷ 21,120 = 139,915 ريالاً لكل طن

في هذا المثال الافتراضي انخفضت التكلفة لكل طن بنحو 8.2%، ولم يتحقق الجزء الأكبر من هذا التحسن من خفض الوقود فقط؛ بل كان لزيادة الحمولة المفيدة في العدد نفسه من الرحلات دور مهم أيضاً.

مراحل تنفيذ النظام في المنجم

تحديد الوضع الأساسي

قبل تركيب النظام يجب تحديد الوضع الأساسي (Baseline)، وجمع بيانات قابلة للمقارنة لعدة أسابيع على الأقل عن الحمولة والإنتاج واستهلاك الوقود وزمن الدورة والدوران الخامل والجاهزية.

ودون الوضع الأساسي سيكون إثبات نتيجة المشروع وحساب العائد على الاستثمار صعباً.

اختيار آليات التجربة

للتجربة يُفضَّل اختيار آليات:

• كثيرة الحركة.
• ذات حصة كبيرة من تكلفة النقل.
• تعمل في مسارات محددة.
• يمكن التحقق من بياناتها.
• ذات ظروف تشغيلية متنوعة.
• يتوفر مشغّلوها وفريق صيانتها.

فالبدء بآليات استثنائية تماماً أو قليلة التشغيل قد يجعل نتيجة التجربة غير قابلة للتعميم.

دراسة البنية التحتية

قبل اختيار التجهيزات يجب دراسة ما يلي:

• طراز الآلية وسنة صنعها
• الوصول إلى ECU وCAN
• حالة GPS الموجود
• الحساسات المركّبة
• مصدر الطاقة
• تغطية الشبكة
• الخادم المحلي أو السحابي
• أنظمة الإرسال وERP الموجودة
• متطلبات أمن المعلومات
• ظروف الحرارة والغبار والاهتزاز

تعريف العتبات

يجب تعريف عتبات التنبيه لكل نوع من التجهيزات والأحداث:

• نقص الحمولة وزيادتها
• الدوران الخامل الطويل
• الانخفاض غير الطبيعي للوقود
• السرعة غير المسموحة
• التوقف خارج النطاق
• الانحراف عن المسار
• زمن دورة غير طبيعي
• التزود بالوقود خارج البرنامج

وفي مرحلة التجربة قد تُعدَّل هذه الحدود عدة مرات لتحقيق التوازن بين الحساسية وعدد التنبيهات الكاذبة.

التركيب والمعايرة

بعد التركيب يجب مقارنة بيانات الحساسات بمرجع موثوق، ويجب أن يغطي الاختبار ظروفاً مختلفة مثل الخزان الممتلئ ونصف الممتلئ والمسار المنحدر والحمولات المختلفة وعدة ورديات عمل.

ومجرد تشغيل الجهاز أو ظهور البيانات في لوحة المعلومات لا يعني انتهاء التشغيل.

تدريب الفريق التشغيلي

يجب أن يعرف المشغّل ومسؤول الإرسال ومسؤول الوقود والصيانة ومدير الوردية:

• معنى كل تنبيه.
• المسؤول عن دراسته.
• الإجراء الواجب اتخاذه.
• مكان تسجيل نتيجة الإجراء.
• الظروف التي تُبطل التنبيه.

تقييم التجربة

يجب دراسة مؤشرات ما قبل التنفيذ وما بعده في ظروف قابلة للمقارنة، ومراعاة تغيّر المسار أو نوع المادة أو عدد الآليات العاملة أو خطة الإنتاج في التحليل.

ويمكن حساب العائد على الاستثمار بناءً على خفض الوقود وزيادة الحمولة وخفض التوقف وتقليل الفروق والتوفير في الصيانة.

التوسع إلى الأسطول كله

بعد الإثبات الفني والاقتصادي يُفضَّل أن يكون التعميم مرحلياً؛ فالتوسع المرحلي يتيح إدارة المعايرة والتدريب وضبط جودة البيانات وتصحيح العمليات التشغيلية.

لتنفيذ تجربة التحكم في التحميل واستهلاك الوقود، يجب أولاً تقييم البنية التحتية للمنجم وآلياته.

هل يعمل النظام على الآليات القديمة والأسطول متعدد العلامات التجارية؟

في الآليات الحديثة يمكن عادةً استقبال جزء من البيانات من ECU أو CAN Bus، أما في الآليات القديمة فقد يكون تركيب GPS أو حساس وقود مستقل أو مقياس تدفق أو تجهيزات إضافية ضرورياً.

وفي الأسطول متعدد العلامات التجارية لا تكون بنية بيانات كل علامة متماثلة؛ فبعض الآليات تقدّم الحمولة ومعدل الوقود، وبعضها يضع عدداً محدوداً فقط من المعاملات في متناول النظام.

لذلك، قبل الوعد بالتوافق الكامل، يجب دراسة ما يلي لكل طراز:

• المعاملات المتاحة
• بروتوكول الاتصال
• الحاجة إلى حساس مستقل
• طريقة المعايرة
• مصدر الطاقة
• مساحة التركيب
• شروط الضمان
• إمكانية الربط بالمنصة المركزية

ويجب أن يحوّل النظام المناسب بيانات العلامات المختلفة إلى بنية قابلة للمقارنة، لكن طريقة التركيب ومستوى البيانات لن تكون متماثلة لجميع الآليات.

متى يحتاج المنجم إلى نظام متكامل؟

قد يدل وجود عدد من العلامات التالية على الحاجة إلى تقييم أدق:

• ارتفع استهلاك الوقود بينما بقي الإنتاج ثابتاً.
• يختلف تقرير الإنتاج عن بيانات الميزان.
• عدد الحمولات الناقصة أو الزائدة مرتفع.
• تتشكل طوابير طويلة في التحميل أو التفريغ.
• يختلف زمن الدوران الخامل كثيراً بين الورديات.
• لا تتطابق حصة الوقود مع الاستهلاك المسجل.
• لا يملك المديرون وصولاً إلى المعلومات اللحظية.
• تعتمد التقارير على الإدخال اليدوي.
• أداء المشغّلين غير قابل للمقارنة.
• ارتفعت تكاليف الصيانة دون سبب واضح.
• تتغير مسارات النقل باستمرار.
• يضم الأسطول علامات تجارية وطرازات مختلفة.
• سبب ارتفاع التكلفة لكل طن غير واضح.

معايير اختيار النظام المناسب

التوافق مع التجهيزات الموجودة

يجب تقييم النظام قبل البيع النهائي بناءً على طراز الآليات والأنظمة الحالية وشبكة المنجم.

الدقة وقابلية المعايرة

يجب أن تتوفر إمكانية المعايرة ومشاهدة حالة الحساس وتسجيل سجل التغييرات.

العمل دون اتصال

يجب ألا تضيع البيانات وقت انقطاع الشبكة، وأن يكون وقت تسجيل الحدث هو لحظة وقوعه لا وقت إعادة الإرسال.

الربط بـERP وSCADA

تهم مخرجات API وإمكانية تبادل البيانات وبنية المعرّفات المشتركة لتجنب تكوين جزر معلوماتية.

التكامل مع الإرسال والميزان

يجب أن تكون بيانات الحمولة والميزان والمهمة والوقود والموقع قابلة للمطابقة بحسب الآلية والوقت والرحلة.

تقارير قابلة للتنفيذ

يجب أن يحدد التقرير ما حدث وأين وقع وأي آلية كانت معنية وما الإجراء المطلوب.

أمن البيانات وملكيتها

يجب تحديد مستوى صلاحيات المستخدمين والنسخ الاحتياطي ومكان التخزين والتشفير وملكية البيانات منذ البداية.

الدعم والتدريب

المعايرة وإصلاح أعطال التجهيزات وتدريب المستخدمين وتعديل قواعد التنبيه جزء من المشروع، ولا ينبغي أن يقتصر على تسليم العتاد.

قابلية التوسع

يجب أن يتيح النظام إضافة آليات وحساسات ومواقع جديدة ووحدات تحليلية والربط بالأنظمة المستقبلية.

الخلاصة: خفض تكلفة النقل باتخاذ قرارات مبنية على البيانات

لا تحدد بيانات التحميل وحدها سبب ارتفاع استهلاك الوقود، كما لا تستطيع بيانات الوقود دون الحمولة والمسار وزمن الدورة إظهار سبب الهدر. ويكتسب موقع GPS قيمة تشغيلية أكبر عندما يُربط بالمهمة ونوع الحمولة وموقع التحميل ووجهة التفريغ.

ويساعد تكامل بيانات التحميل والنقل واستهلاك الوقود مديري المناجم على تنفيذ ثلاث مراحل بشكل متواصل:

1. اكتشاف نقطة الهدر.
2. اتخاذ إجراء تصحيحي مناسب.
3. تقييم نتيجة الإجراء بمؤشرات قابلة للقياس.

والهدف النهائي ليس زيادة عدد الحساسات أو لوحات المعلومات، بل أن يتمكن المنجم من نقل حمولة أكبر بعدد رحلات واستهلاك وقود وزمن توقف وتكلفة تشغيلية أقل.

يبدأ خفض تكلفة النقل بالتحديد الدقيق لنقاط الهدر. ولدراسة بيانات التحميل والوقود والأسطول في منجمك، تواصل مع خبراء بيستون كوير.

الأسئلة الشائعة

ما الفرق بين نظام مراقبة الحمولة والميزان الذكي؟

يُركَّب نظام مراقبة الحمولة عادةً على الشاحنة القلابة أو اللودر أو الحفار، ويقيس وزن الحمولة أو يقدّره أثناء التحميل، فيتيح للمشغّل تصحيح نقص الحمولة أو زيادتها قبل الحركة. أما الميزان الذكي فيقع في نقطة ثابتة ويسجل الوزن الفارغ والمحمّل والصافي للمركبة، ويمكن ربط النظامين للتحقق والضبط الأدق.

كيف يكتشف النظام السحب غير المصرّح به للوقود؟

يكتشف النظام الانخفاضات غير الطبيعية بتحليل تغيّرات مستوى الخزان والوقت والموقع وحالة المحرك وآخر حدث تزود بالوقود. وانخفاض مستوى الوقود وحده ليس دليلاً على السحب غير المصرّح به، لأن الميل أو حركة الآلية أو خطأ الحساس قد يغيّر القيمة المسجلة أيضاً، ويجب إرسال التنبيه الموثوق إلى المسؤول المعني بعد مطابقة عدة مصادر بيانات.

هل يمكن تركيب النظام على الآليات القديمة؟

في كثير من الآليات القديمة يمكن استخدام تجهيزات إضافية مثل GPS وحساس مستوى الوقود ومقياس التدفق أو المداخل الرقمية. ومع ذلك، يعتمد نوع البيانات والدقة الممكنة على طراز الآلية وحالة نظامها الكهربائي وشكل الخزان وإمكانية التركيب، ويجب إجراء زيارة فنية أو دراسة مواصفات كل طراز قبل إعلان التوافق.

ماذا يحدث عند انقطاع الإنترنت؟

يجب أن يخزّن التجهيز المناسب المعلومات في ذاكرته الداخلية، ويرسل البيانات بعد استعادة الاتصال إلى الخادم بالوقت الفعلي للحدث. كما يجب أن تعرض لوحة المعلومات انقطاع الاتصال حتى لا يخلط المستخدم بين غياب البيانات وغياب النشاط، ويجب تحديد سعة الذاكرة والمدة المدعومة دون اتصال في تصميم المشروع.

بأي آليات تبدأ التجربة عادةً؟

يُفضَّل تنفيذ التجربة على الآليات كثيرة الحركة والمؤثرة في التكلفة؛ فالشاحنات القلابة التي تعمل في مسار محدد ويمكن التحقق من حمولتها ووقودها خيارات مناسبة. واختيار آليات استثنائية تماماً أو متهالكة جداً أو قليلة التشغيل قد يجعل نتيجة التجربة غير موثوقة للتوسع إلى الأسطول كله.

كيف يُحسب العائد على الاستثمار في المشروع؟

تُسجَّل أولاً المؤشرات الأساسية مثل كثافة استهلاك الوقود والتكلفة لكل طن وزمن الدوران الخامل والالتزام بالحمولة وزمن الدورة، ثم يُحوَّل تغيّر هذه المؤشرات بعد التجربة إلى قيمة مالية. ويمكن إدخال توفير الوقود وزيادة الحمولة وخفض التوقف وتقليل الفروق وخفض تكاليف الصيانة في الحساب، ثم مقارنة النتائج بتكلفة التجهيزات والتركيب والدعم والتدريب.

هل تُنقل معلومات النظام إلى ERP أو SCADA؟

عند وجود API أو واجهة اتصال مناسبة، يمكن نقل بيانات مثل الوقود والوزن والحمولة وتشغيل الآلية والأحداث التشغيلية إلى ERP أو SCADA أو برامج الصيانة. وقبل التنفيذ يجب تحديد المعرّف المشترك للآليات وصيغة البيانات وتواتر الإرسال ومستوى الصلاحيات ومسؤولية كل نظام لتجنب المعلومات المكررة أو المتناقضة.

ما أهم مؤشر لبدء المشروع؟

لا يوجد مؤشر واحد لجميع المناجم؛ فإذا كانت المشكلة الرئيسية في التحميل، فإن الالتزام بالحمولة وتشتتها نقطة بداية مناسبة. وفي مشاريع الوقود تكون لكثافة استهلاك الوقود ووقود الدوران الخامل أهمية أكبر، ولمشكلات تخصيص الأسطول يجب دراسة مكوّنات زمن الدورة وزمن الطابور. ويجب أن يرتبط المؤشر الأولي مباشرة بالمشكلة المالية أو التشغيلية للمنجم.

كيف يُميَّز خطأ الحساس عن الانخفاض الفعلي للوقود؟

يجب أن يطابق النظام تغيّر مستوى الوقود مع حالة الحركة والميل والموقع والمحرك والوقت والنمط السابق للحساس؛ فالانخفاض القصير أثناء الحركة قد ينتج عادةً عن تموّج الوقود، بينما يحتاج الانخفاض المستمر في حالة التوقف إلى دراسة أعمق. وتقلل المعايرة الصحيحة والمرشح البرمجي واستخدام عدة مصادر بيانات احتمال التنبيه الخاطئ.

هل يستطيع نظام واحد إدارة أسطول متعدد العلامات التجارية؟

نعم، بشرط أن تملك المنصة القدرة على استقبال البيانات من بروتوكولات وتجهيزات مختلفة. ومع ذلك، لا يتساوى مستوى المعلومات المتاحة في جميع العلامات؛ فقد تكفي بيانات ECU لآلية ما، بينما يلزم تركيب حساس مستقل لآلية أخرى. والتقييم الفني والمعايرة المنفصلة لكل طراز ضروريان لإنتاج تقارير قابلة للمقارنة.
